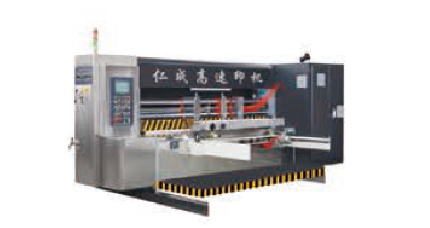

高速水墨印刷開槽模切機

采用人機界面，訂單儲存，操作方便。

采用20CrMuTi合金鋼齒輪，滲碳淬火處理，磨齒加工，六級精度，保持長期套色精度。

整機軸、輥均采用無縫鋼管，精磨加工，表面鍍硬硌處理。

主機，風機采用變頻控制,啟動、運轉更平穩,更節能

全國熱線

銷售熱線： 158 9543 6236

—功能特點 —

feature

質量穩定可靠整機電器及電腦軟件均采用品牌西門子，施耐德，匯川品牌，質量穩定可靠:采用人機界面,多臺觸摸屏控制,電腦訂單管理,操作方便,換單更快(可預存999個訂單)。
時效處理整機墻板及重要部件,均采用時效處理,回火消除金愿內應力:均采用高精度加工中心制作,數控磨床研磨加工。

—工作流程 —

process

送紙單元

滾輪式前緣送紙結構、多輪、多點式吸風送紙，摩擦力大，速度高，送紙平穩，準確。
吸風變頻調整風量,風壓可根據紙板大小進行調整，增加薄紙板及曲翹紙板傳動穩定性,準確性。
雙輸送輥結構:一組送紙輥采用氣壓式彈性送紙膠軸，不破壞瓦楞紙板強度，清潔毛刷掃除紙板表面碎屑，高壓風機吸降紙板表面雜質，提高印刷品質。
左右擋板(電腦觸摸屏控制)，后擋箱位置電動調整，前擋板間隙手動同步調整，側擋板并加裝氣動排齊裝置,紙板橫向定位更準確。
10.4寸彩色觸摸屏控制送紙部、印刷部、開槽部、模切部，一次歸零，訂單儲存，記憶定位，生產速度60、80、100、 120定速巡航，紅外線光電計數，預設訂單加工數量。
主機采用變頻控制，啟動，運轉平穩，可節能30%。

印刷單元

印刷輥、傳動軸均采用無縫鋼管精磨，電腦動平衡校正，消除離心力，高速運轉平穩，鍍硬鉻增強表面硬度。
印刷輥采用掛板裝置，棘輪固定式卷版軸，全版掛版槽，腳踏開關控制正、反轉,裝卸印刷版快速方便。
橡膠輥勻墨系統:鋼管表面包裹耐磨橡膠,中高特殊研磨傳墨效果好，每組均裝有缺墨報警系統。
著墨網紋輥，表面研磨，壓制網紋，鍍硬鉻。
印刷相位及軸向調整:相位采用行星齒輪式結構，PLC觸摸屏控制及電動數字式360度調整,相位固定裝置,電磁離合制動，確保機組移動過程中印刷相位不會變化，印刷輥軸向橫移采用PLC觸摸屏及電動數字調整,調整范圍共10mm。
擦版復位功能，電腦記憶印刷位置,擦版后自動復位。
網紋輥采用配合送紙系統，氣壓式升降裝置。
設有缺墨報警裝置，實時監測供墨系統工作狀態。

開槽單元

預壓輪,經預壓線后的紙板不易破壞。
上壓線輪包裹聚氨酯，不會損壞紙板。
單軸雙刀開槽，箱高調整采用PLC及數字式電動調整，觸摸屏控制。
開槽相位采用PLC及電動數字輸入式360度調整，相位電機變頻器控制，停機及運行均可調整。( 也可選用PLC及觸摸屏調整)
開槽刀座及壓線輪橫向移動采用同步電動調整。PLC觸摸屏調整，直接輸入紙箱尺寸,自動調整。
壓線間隙調整采用免扳手自鎖式渦輪箱調整、固定。
開槽刀箱高調整有防碰撞保護裝置，不會損壞機器。
各開槽刀座橫移有防碰撞保護裝置(電子式)。
開槽刀寬度7mm,合金材質，經熱處理，研磨,齒形開槽刀，雙片式修邊刀，刀口鋒利，精度高。
可配手提打孔模座。

模切單元

膠墊輥:離心澆鑄鋼制筒體，電腦動平衡校正，表面研磨，鍍硬鉻。
模切輥:離心澆鑄鋼制筒體，電腦動平衡校正，表面研磨,鍍硬鉻。
模切輥相位及軸向調整，相位調整采用行星齒輪式結構，PLC觸摸屏控制及電動數字式360調整，軸向橫移采用PLC觸摸屏及電動數字式調整，調整范圍土15mm。
膠輥切削修復機構,膠墊可多次重復使用，可大幅節約使用成本。
差速補償裝置，自動調整腳墊輥轉數，使模切的紙箱與刀模形狀-致。
膠墊輥機械式橫向土40mm游動裝置,提高模切膠墊的使用壽命。
